Принцип работы и назначение запорной арматуры
Запорная арматура служит для управления потоками жидкостей и газов в трубопроводных системах. Основная функция таких устройств — полное перекрытие движения среды, регулировка давления или перенаправление потока по разным веткам. Шаровые краны относятся к категории запорных механизмов и считаются наиболее надежными благодаря минимальному количеству подвижных деталей. В отличие от классических вентилей с керамическими кран-буксами или задвижек с клиновыми элементами, здесь используется сфера с отверстием. При повороте рукоятки на 90 градусов шар внутри корпуса разворачивается, совмещая отверстие с осью трубопровода (открытое состояние) или перекрывая его (закрытое). Такая система обеспечивает мгновенное переключение между режимами без промежуточных положений. Герметичность достигается за счет точной шлифовки поверхностей и уплотнительных колец из фторопласта.
💡 Практическая подсказка Шаровые краны не предназначены для регулировки интенсивности потока — их используют только для полного отсечения.

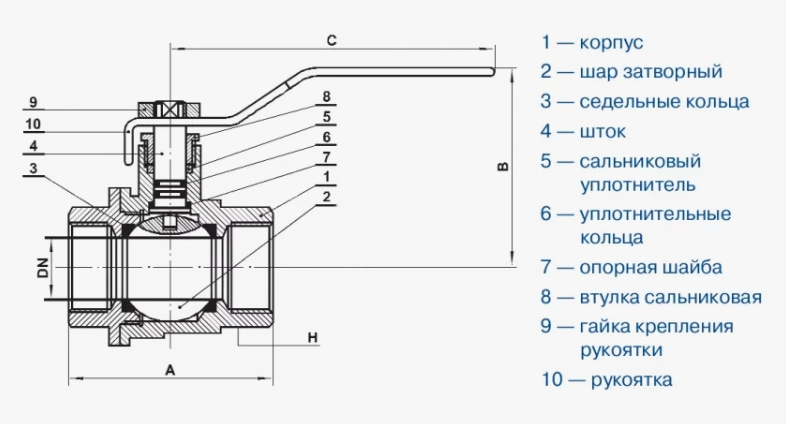

Конструкция шарового крана
Устройство шарового крана включает металлический или полимерный корпус с двумя патрубками для подключения к трубопроводу. Внутри размещен шар со сквозным отверстием, диаметр которого соответствует сечению трубы (полнопроходные модели) или меньше него (стандартнопроходные). Шар фиксируется на оси штока, соединенного с внешней рукояткой. Уплотнительные кольца из EPDM-резины или тефлона обеспечивают плотное прилегание сферы к седлам корпуса, предотвращая протечки. В верхней части шток уплотняется сальниковой набивкой или графитовыми кольцами. Некоторые модели оснащаются съемной крышкой для замены изношенных элементов без демонтажа всего крана. Для визуального контроля положения шара на рукоятке часто наносят маркер-полоску. В промышленных вариантах вместо ручки устанавливают редуктор или электропривод для дистанционного управления. Отличительная особенность конструкции — отсутствие застойных зон, что снижает риск накопления отложений.
Основные разновидности шаровых кранов
| Тип | Характеристики | Сфера применения |
|---|---|---|
| Полнопроходные | Диаметр отверстия шара равен внутреннему диаметру трубы, гидравлическое сопротивление минимально | Магистральные трубопроводы, системы с высоким давлением |
| Редуцированные | Проходное сечение на 20-50% уже трубы, повышенное сопротивление потоку | Бытовые водопроводы, отопительные контуры |
| Муфтовые | Резьбовое соединение 1/2"–2", компактные размеры | Квартирная разводка, подключение сантехники |
| Фланцевые | Крепление через фланцы DIN/ANSI, диаметры от 50 мм | Промышленные линии, насосные станции |
| Сварные | Монтаж методом стыковой сварки, неразъемное соединение | Газопроводы высокого давления, скрытая прокладка |
| Комбинированные | Дополнительные отводы с резьбой под манометры | Системы с необходимостью диагностики |
| Трехходовые | Три патрубка для смешивания потоков | Теплообменники, системы рециркуляции |
Выбор типа зависит от рабочих параметров системы. Для горячей воды и отопления подходят латунные или нержавеющие краны с температурным запасом. В газовых магистралях используют модели с антистатической защитой и маркировкой желтой ручкой. Химически агрессивные среды требуют кранов из PVDF или с тефлоновым покрытием. Подземный монтаж предполагает применение изделий с усиленной антикоррозийной защитой — оцинковкой или эпоксидным напылением. В системах с высоким давлением (свыше 16 бар) выбирают кованые корпуса вместо литых.
Типы материала, из которого изготавливают краны
Латунь остается самым популярным материалом для бытовых шаровых кранов благодаря сочетанию прочности и коррозионной стойкости. Сплав меди с цинком выдерживает температуру до 200°C, но деградирует в щелочной среде. Нержавеющая сталь AISI304/AISI316 применяется в пищевой промышленности и системах с высоким давлением — такие краны не боятся перепадов температур и гидроударов. Чугунные модели с эпоксидным покрытием используются в центральном отоплении, но требуют защиты от конденсата. Полипропиленовые краны легкие и дешевые, но ограничены температурой 90°C и давлением 10 бар. Для агрессивных химических сред выбирают поливинилиденфторид (PVDF), устойчивый к кислотам и растворителям. В судовых системах и авиации востребованы титановые сплавы с малым весом и стойкостью к морской воде. Бронзовые краны встречаются в исторических зданиях — их постепенно заменяют современными аналогами.
| Материал | Использование | Преимущества |
|---|---|---|
| Латунь | бытовые водопроводы, системы отопления, газовые сети низкого давления. | устойчивость к коррозии, совместимость с питьевой водой, высокая механическая прочность, температурный диапазон от -20°C до +150°C. |
| Нержавеющая сталь (AISI 304/316) | пищевая промышленность, химические производства, магистрали с высоким давлением. | устойчивость к агрессивным средам, работа при температурах до +250°C, выдерживает гидроудары, срок службы более 20 лет. |
| Чугун с покрытием | центральное отопление, промышленные системы с нейтральной средой. | низкая стоимость, устойчивость к деформациям, защитное эпоксидное покрытие предотвращает ржавчину. |
| Полипропилен (PP-R) | холодное водоснабжение, системы полива, дренажные линии. | полная коррозионная стойкость, малый вес, простота монтажа сваркой, цена на 40% ниже металлических аналогов. |
| Поливинилиденфторид (PVDF) | химические лаборатории, линии с кислотами и щелочами, фармацевтические производства. | инертность к 95% химических веществ, работа при температурах до +140°C, гладкая поверхность предотвращает засоры. |
| Титан | морские суда, авиационные топливные системы, объекты с повышенной соленостью воздуха. | устойчивость к морской воде, малый вес при высокой прочности, температура эксплуатации от -196°C до +330°C. |
| Бронза | ремонт исторических трубопроводов, декоративные системы, локальные водопроводы. | антибактериальные свойства, эстетичный вид, совместимость с медными трубами. |
При выборе материала учитывают не только среду, но и бюджет. Латунь оптимальна для квартир, нержавейка — для промышленности, а PVDF — для лабораторий. Чугунные краны требуют регулярной покраски, а титановые дороги, но незаменимы в экстремальных условиях. Полимеры не подходят для систем с перепадами температур, зато исключают электрохимическую коррозию.
Назначение шаровых кранов
Шаровые краны применяются в инженерных системах, где требуется оперативное перекрытие потока жидкости, газа или пара. В жилых помещениях их устанавливают на вводных участках водопровода перед счетчиками, смесителями, бойлерами и стиральными машинами. Это позволяет быстро отключить технику при протечках или ремонте без остановки всей системы. В частных домах краны распределяют воду между основным зданием, баней, летним душем и системами капельного полива. Трехходовые модификации используют в котельных для перенаправления теплоносителя между радиаторами и теплыми полами.
В промышленности шаровые краны управляют потоками в магистральных трубопроводах диаметром до 500 мм. Фланцевые модели с электроприводом монтируют на нефтеперерабатывающих заводах, химических производствах и ТЭЦ. Специальные краны из нержавеющей стали с антистатической защитой применяют на газовых терминалах и АЗС. В пищевой отрасли используют модели с полированными поверхностями, соответствующими стандартам гигиены. Для подземной прокладки выбирают изделия с эпоксидным покрытием, устойчивые к влаге и агрессивным грунтам.
- Газовые системы: краны с желтой маркировкой ручки и герметичными тефлоновыми уплотнениями. Устанавливаются на вводах в здания, перед котлами и плитами.
- Пожаротушение: модели с электромагнитным приводом для автоматического открытия при срабатывании датчиков дыма.
- Судостроение: бронзовые и титановые краны, устойчивые к соленой воде. Используются в топливных системах и балластных цистернах.
- Сельское хозяйство: полипропиленовые краны для орошения, подключения гидропонных установок и подачи удобрений.

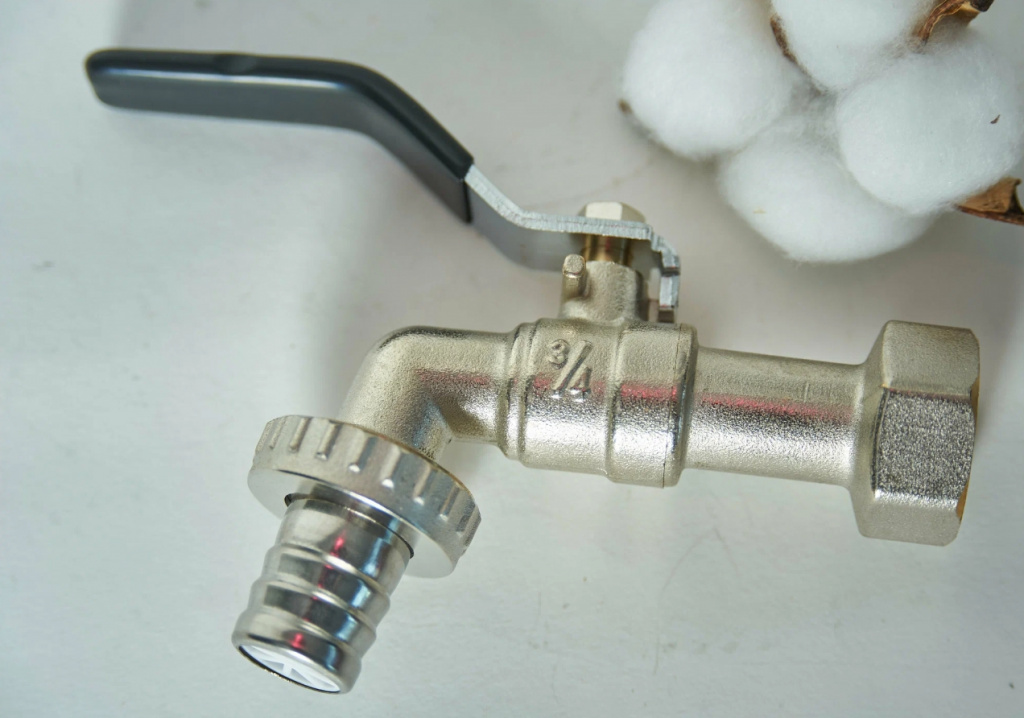

Отдельная категория — дренажные краны с патрубком для шланга. Их монтируют в нижних точках отопительных систем и водопроводов для слива воды на зиму. В системах вентиляции и пневмотранспорта шаровые краны регулируют подачу сжатого воздуха. Главное преимущество — универсальность: один тип арматуры решает задачи в любых средах — от питьевой воды до агрессивных химикатов.
Особенности эксплуатации
Монтаж выполняют строго по направлению стрелки на корпусе. Перекосы приводят к преждевременному износу уплотнений. Резьбовые соединения герметизируют фум-лентой или пастой без перетяжки — латунные корпуса чувствительны к механическим напряжениям. При скрытой установке оставляют доступ к управляющей ручке. Раз в год проверяют плавность хода шара, проворачивая кран из крайнего положения. Заедание свидетельствует о накоплении отложений — потребуется промывка или замена. В системах с жесткой водой устанавливают фильтры грубой очистки для защиты механизма.
⚠️ Важно Не допускается использование газовых кранов в водопроводах из-за различий в уплотнениях. При появлении течи в зоне штока подтягивают сальниковый узел или добавляют силиконовую смазку.
Шаровые краны универсальны — их используют в системах холодного и горячего водоснабжения, отопления, газораспределения, пневмотранспорта. В ЖКХ ими оснащают стояки многоэтажек, тепловые пункты, индивидуальные тепловые узлы. В промышленности — нефтепроводы, технологические линии химических производств, системы охлаждения. В сельском хозяйстве краны регулируют подачу воды в оросительных комплексах. Судостроение применяет морские модификации с бронзовыми корпусами. В авиации — облегченные титановые краны для топливных систем. Локальные системы типа «умный дом» интегрируют электроприводы для дистанционного управления через контроллеры.
Ищете надежные шаровые краны TIM?
Перейдите в каталог и подберите модель под параметры вашей системы.
Заключение
Шаровые краны обеспечивают полное и надежное перекрытие потоков в инженерных системах, оставаясь эффективными даже при сложных условиях эксплуатации. Правильно подобранный тип и материал корпуса гарантируют долговечность, герметичность и устойчивость к гидроударам, химически активным средам или высокому давлению. Использование профессиональной арматуры упрощает обслуживание, снижает риск аварий и повышает безопасность как бытовых, так и промышленных объектов.
