Что такое резьбовые фитинги

Резьбовые фитинги — это специальные соединительные элементы для труб, оснащенные внутренней или наружной резьбой. Они предназначены для быстрого монтажа и разборки трубопроводов без применения сварки. Основная задача таких деталей — объединять участки труб, менять направление потока, создавать ответвления или переходы между трубами разного диаметра.

Фитинги широко используются в системах водоснабжения, отопления, газоснабжения, а также в промышленных гидравлических установках. Их изготавливают из латуни, стали, чугуна, пластика и никелевых сплавов, чтобы обеспечить устойчивость к коррозии, давлению и температуре. Герметичность соединения достигается за счет уплотнителей: льна, фум-ленты, резиновых прокладок или анаэробных герметиков. Простота установки и доступность делают резьбовые фитинги популярными как в быту, так и в профессиональной сфере.

Виды резьбовых фитингов

Резьбовые фитинги делятся на типы по форме, назначению и стандартам. Основные категории включают муфты, угольники, тройники, крестовины, заглушки, ниппели и переходники. По материалу выделяют латунные, стальные, чугунные и пластиковые модели. Каждый тип имеет варианты для метрической, дюймовой, цилиндрической или конической резьбы. Например, переходники бывают прямые (для одного диаметра) и комбинированные (для разных диаметров или стандартов). Отдельную группу составляют фитинги с уплотнительными кольцами («американки»), которые упрощают монтаж.

В промышленности используют высокопрочные фитинги из нержавеющей стали, рассчитанные на давление до 100 бар. В быту популярны латунные и пластиковые модели. Всего существует более 20 видов резьбовых фитингов, что позволяет подобрать решение для любой системы.

Угловые фитинги (уголки)

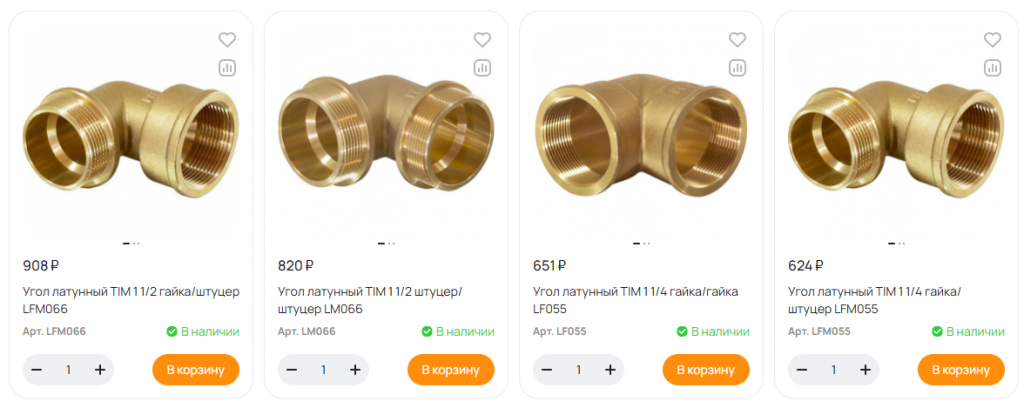

Угловые фитинги применяются для изменения направления трубопровода под определенным углом. Наиболее распространены модели с углами 45° и 90°, однако существуют варианты с нестандартными параметрами, например 30° или 60°. Эти элементы изготавливают из латуни, нержавеющей стали или пластика — выбор материала зависит от рабочей среды и нагрузок. Уголки используют в системах отопления для подключения радиаторов, в водопроводах для обхода архитектурных препятствий, а также при монтаже сантехники в ограниченном пространстве.

Плавные изгибы под 45° снижают гидравлическое сопротивление, что важно для магистралей с высокой скоростью потока. Углы 90°, напротив, создают зоны повышенного давления, поэтому их устанавливают в системах с умеренными нагрузками. К недостаткам относят необходимость точного расчета длины участков: ошибки приводят к смещению труб и нарушению герметичности. Например, латунные уголки для отопления выдерживают температуру до 120°C, а пластиковые модели с резиновыми уплотнителями подходят для канализационных систем.

Муфты

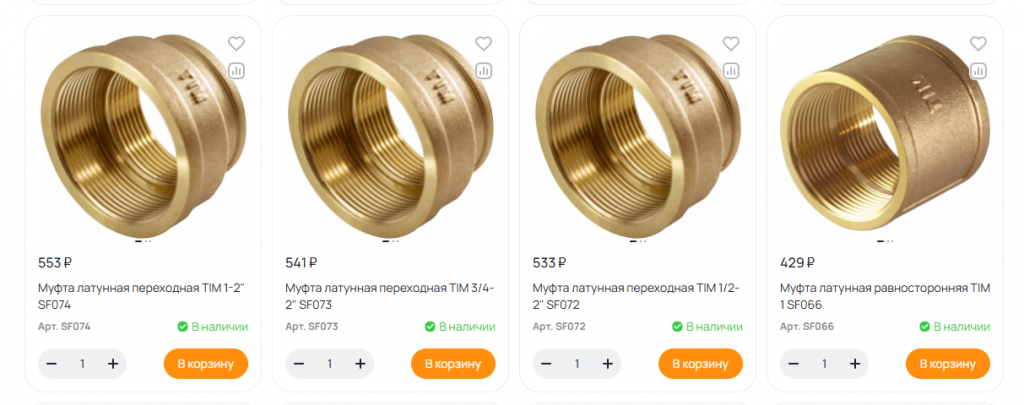

Муфты служат для прямого соединения двух труб с одинаковым диаметром и типом резьбы. Прямые модели имеют цилиндрическую форму и резьбу внутри либо снаружи. Компенсационные муфты стыкуют трубы из разных материалов — например, медь со сталью, а ремонтные варианты с разрезным корпусом позволяют проводить монтаж без демонтажа участка.

Эти фитинги производят из чугуна, латуни, нержавеющей стали и ПВХ. Их применяют для удлинения трубопроводов, ремонта поврежденных участков или соединения жестких и гибких магистралей. Главные преимущества — низкая стоимость и доступность, что делает муфты незаменимыми при экстренном ремонте. Однако они не меняют направление потока, а их установка требует полной остановки системы.

Для металлических труб рекомендуют стальные или латунные муфты, а в системах с вибрациями, например, возле насосов, лучше использовать модели с контрящими гайками. Пластиковые трубы стыкуют муфтами с резиновыми уплотнителями или термостойким клеем.

Комбинированные решения

Гибридные фитинги объединяют функции нескольких элементов. Угловые муфты позволяют соединять трубы под углом без дополнительных переходников, экономя время и материалы. Муфты с переходом на другой тип резьбы (например, с метрической на дюймовую) упрощают интеграцию оборудования из разных регионов. Такие решения особенно востребованы в промышленности, где требуется совмещение разнородных систем.

Тройники и крестовины

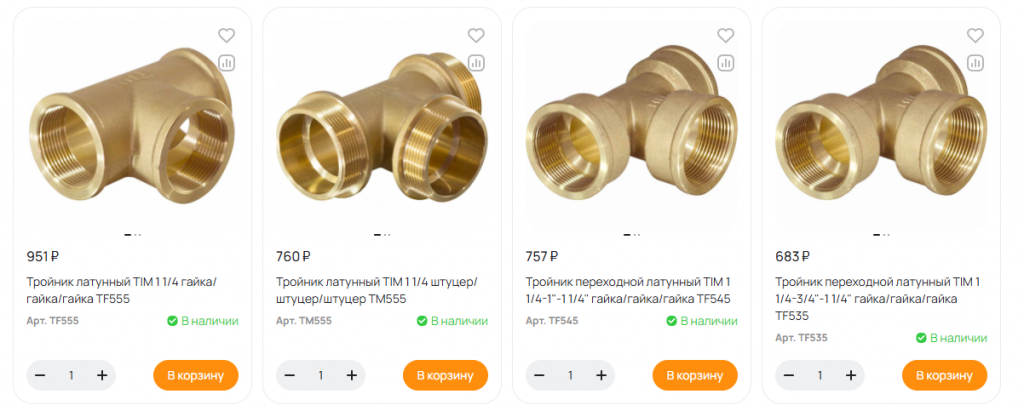

Тройники и крестовины — это фитинги, создающие разветвления в трубопроводах. Тройники соединяют три трубы, образуя Т-образное ответвление, а крестовины — четыре, формируя крестообразное пересечение. Их используют в системах водоснабжения для распределения потока между несколькими потребителями, в отоплении для подключения радиаторов или в промышленных магистралях для разделения технологических линий. Материалы варьируются от пластика и латуни до нержавеющей стали, в зависимости от давления и среды. Например, чугунные крестовины применяют в канализационных системах, а латунные тройники — в питьевом водоснабжении. Преимущество таких фитингов — возможность модификации системы без полной перестройки. Однако места соединений часто становятся слабыми точками из-за повышенного риска протечек, особенно при перепадах температуры или вибрациях. Для герметичности используют уплотнительные ленты, прокладки или анаэробные составы.

Заглушки и ниппели

Заглушки предназначены для герметичного закрытия концов труб, временной или постоянной остановки потока. Их изготавливают из металла, пластика или резины. Резьбовые заглушки подходят для ремонта, а сварные — для систем с высоким давлением.

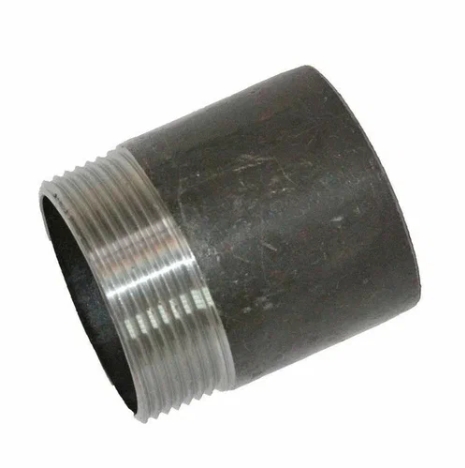

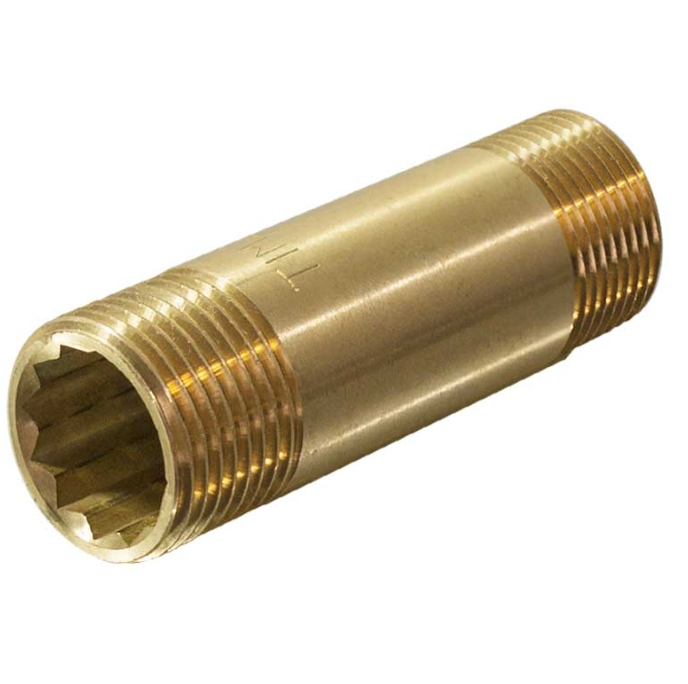

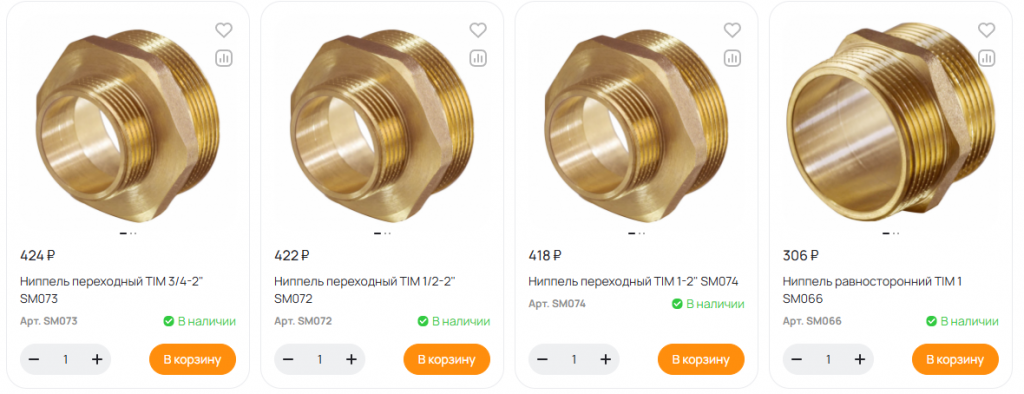

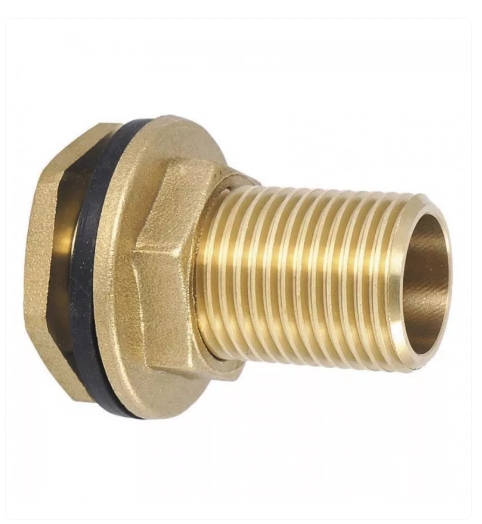

Ниппели — это короткие трубки с резьбой на обоих концах, которые соединяют фитинги или оборудование. Например, ниппели используют для подключения шлангов к смесителям или манометров к трубам. Латунные модели популярны в быту благодаря устойчивости к коррозии, а стальные — в промышленности из-за прочности. Преимущество заглушек — простота монтажа, а ниппелей — универсальность. Недостатки: заглушки требуют точного подбора диаметра, а ниппели могут деформироваться при чрезмерном затягивании.

Переходники

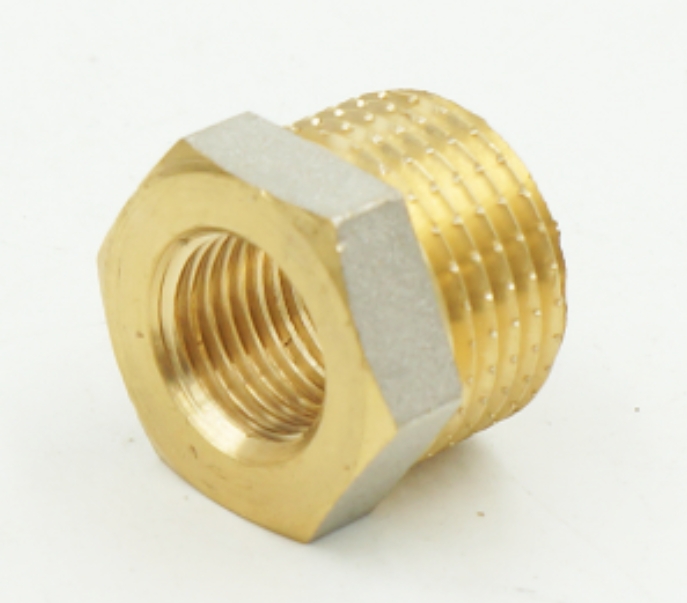

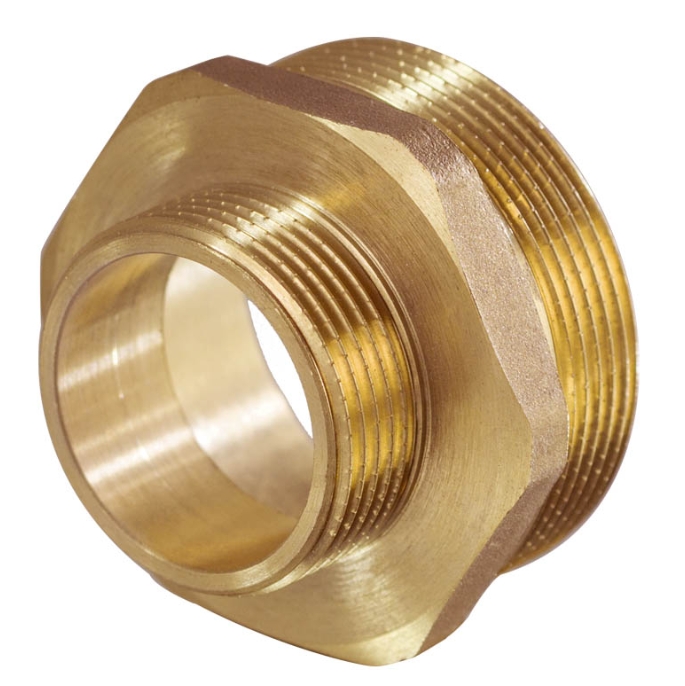

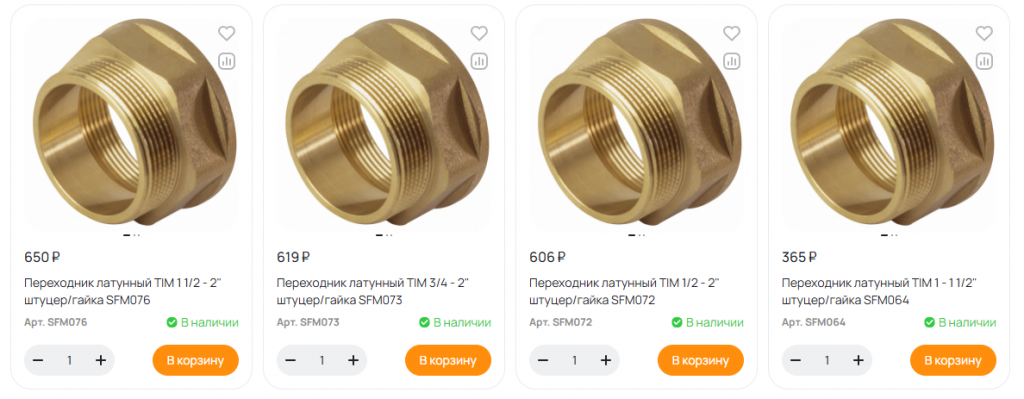

Переходники позволяют стыковать трубы разного диаметра или стандартов резьбы. Например, комбинированные модели соединяют металлические и пластиковые трубы, а адаптеры с дюймовой на метрическую резьбу помогают интегрировать импортное оборудование. Такие фитинги востребованы при модернизации старых систем или ремонте, когда невозможно заменить участок целиком. Материалы подбирают под условия эксплуатации: для агрессивных сред — нержавеющая сталь, для воды — латунь или ПВХ. Преимущество переходников — гибкость применения, но их установка требует точного расчета нагрузок. Ошибки приводят к перекосу соединений и утечкам.

Компрессионные и пресс-фитинги

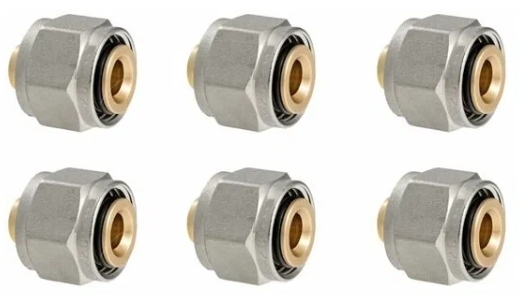

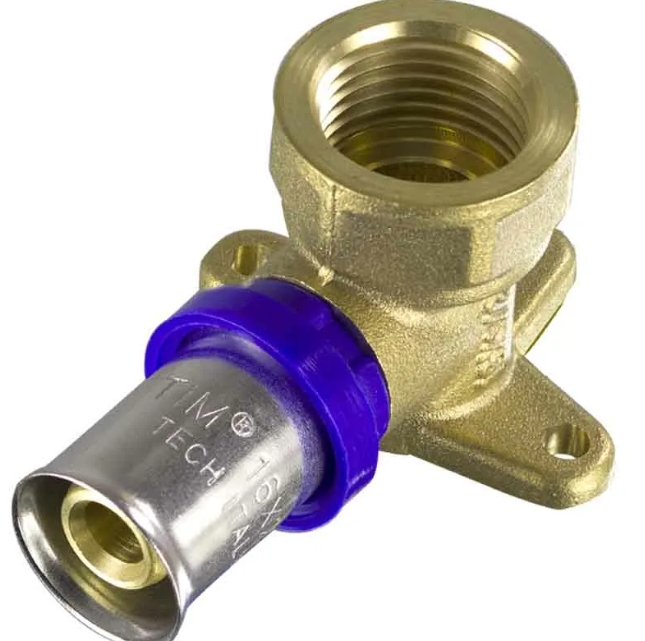

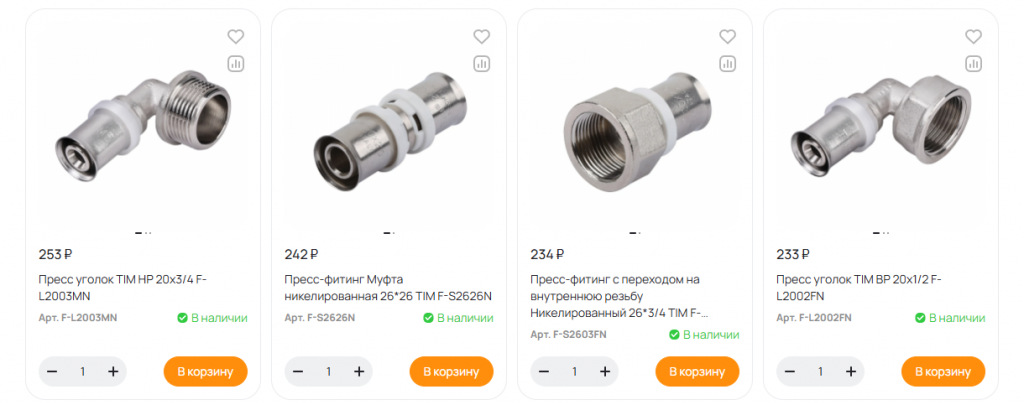

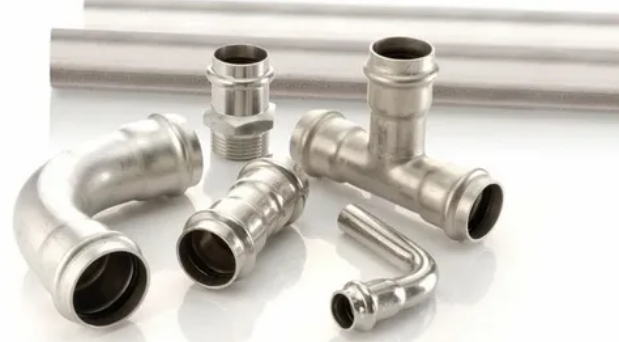

Компрессионные фитинги используют обжимные кольца и гайки для герметизации соединений. Они подходят для металлопластиковых и полиэтиленовых труб, не требуя пайки или сварки. Монтаж занимает минуты, но соединение чувствительно к механическим воздействиям. Пресс-фитинги обеспечивают более надежное соединение за счет обжима гильзы специальным инструментом. Их применяют в системах отопления и водоснабжения, где важна долговечность. Минусы: высокая стоимость оборудования для монтажа и невозможность демонтажа без повреждения фитинга.

Фланцевые и быстросъемные соединения

Фланцевые фитинги крепятся болтами через плоские кольца (фланцы). Их применяют в крупных трубопроводах, где требуется частая разборка для обслуживания. Например, в промышленных насосных станциях или системах очистки воды. Быстросъемные фитинги оснащены механизмом защелкивания, что позволяет мгновенно отсоединять шланги без инструментов. Они популярны в сельском хозяйстве для полива, в пневматике и автомобильных гидравлических системах. Плюсы: скорость монтажа, минусы — ограниченная устойчивость к высокому давлению и стоимость.

Специализированные фитинги

К этой категории относят фитинги для специфических задач. Редукционные модели снижают давление в системе, а антивибрационные — гасят колебания от насосов. Фитинги с фильтрами задерживают примеси в потоке, защищая оборудование. Для экстремальных условий (например, химическая промышленность) выпускают фитинги из титана или тефлона, устойчивые к агрессивным средам. При выборе таких элементов важно учитывать сертификаты соответствия и рекомендации производителей.

Классификация фитингов

Резьбовые: соединение за счет внутренней/наружной резьбы, подходят для быстрого монтажа.

Сварные: фиксируются сваркой, применяются в высоконагруженных системах.

Обжимные: используют гильзы и гайки для герметизации, популярны в металлопластиковых трубах.

Пресс-фитинги: требуют специального оборудования для обжима, обеспечивают долговечность.

Фланцевые: крепятся болтами через фланцы, подходят для крупных трубопроводов.

Материалы для изготовления фитингов

Фитинги производят из различных материалов, выбор которых зависит от условий эксплуатации, типа рабочей среды и бюджета.

Латунь

Наиболее популярный материал для бытовых и промышленных систем. Латунные фитинги устойчивы к коррозии, обладают хорошей теплопроводностью и подходят для воды, газа и отопления. Они выдерживают давление до 40 бар и температуру до 120°C. Недостатки: высокая стоимость по сравнению с пластиком и риск деформации при механических нагрузках.

Сталь

Углеродистая и нержавеющая, используется в системах с высокими нагрузками. Углеродистая сталь подходит для отопления и промышленных трубопроводов, но требует защиты от ржавчины. Нержавеющая сталь устойчива к агрессивным средам и экстремальным температурам, поэтому применяется в химической и пищевой промышленности. Минусы: большой вес и сложность обработки.

Чугун

Применяют в канализационных и дренажных системах благодаря прочности и износостойкости. Чугунные фитинги дешевле стальных, но хрупкие при ударах и подвержены коррозии во влажной среде.

Пластик

(ПВХ, полипропилен, ПНД) — легкий и бюджетный вариант для безнапорных и низконапорных систем. Полипропиленовые фитинги используют в отоплении и горячем водоснабжении, так как они выдерживают до 95°C. ПВХ подходит для холодной воды и канализации, а ПНД — для наружных водопроводов. Преимущества: простота монтажа, устойчивость к коррозии. Недостатки: низкая термостойкость (кроме специализированных моделей) и ограниченная механическая прочность.

Никелированные сплавы

Сочетают антикоррозийные свойства латуни с повышенной износостойкостью. Такие фитинги используют в декоративной сантехнике и системах с высокими требованиями к гигиене.

Медь

Встречается реже из-за высокой стоимости, но незаменима в системах кондиционирования и питьевого водоснабжения. Медные фитинги соединяют пайкой, что обеспечивает герметичность и долговечность.

Титан и тефлон

Материалы для экстремальных условий. Титан используют в химической промышленности и морских системах, так как он не реагирует с солями и кислотами. Тефлоновые фитинги применяют в агрессивных средах, но они не подходят для высоких температур.

Резина и силикон востребованы для уплотнительных прокладок и гибких соединений. Они гасят вибрации, но требуют регулярной замены из-за старения материала.

При выборе материала учитывайте давление, температуру, тип среды (вода, газ, химикаты) и необходимость частого демонтажа. Например, для временных систем подойдут пластиковые фитинги, а для промышленных магистралей — стальные или нержавеющие.

Как определить тип резьбы резьбового фитинга

Для определения типа резьбы потребуется штангенциркуль и резьбомер. Сначала измерьте наружный диаметр резьбы в миллиметрах или дюймах. Метрическая резьба имеет обозначение «М» (например, М20), а дюймовая — «G» или «NPT». Затем проверьте шаг: приложите резьбомер к виткам и подберите подходящий шаблон. Для дюймовых стандартов шаг измеряется количеством витков на дюйм. У конической резьбы диаметр уменьшается к концу фитинга, у цилиндрической — остается постоянным. Визуально NPT-резьба имеет угол 60°, а BSP — 55°.

Если под рукой нет инструментов, сравните фитинг с эталонным образцом или обратитесь к технической документации производителя. Помните, неправильное определение резьбы приводит к повреждению соединений и авариям.

Таблица сопоставление дюймовых и метрических размеров
